Essai de dureté Rockwell selon ISO 6508

Q: Quels sont les pénétrateurs utilisés pour l'essai de dureté Rockwell?

Pour l'essai de dureté Rockwell, deux types de pénétrateurs sont utilisés en fonction de l'échelle : un cône en diamant avec un angle de pointe de 90° ou 120° (pour les matériaux durs) et des billes en métal dur (carbure de tungstène) d'un diamètre de 1/16« , 1/8 », 1/4« ou 1/2 ». Le choix dépend de la dureté attendue et de la nature du matériau conformément à la norme ISO 6508.

Q: Quelle est la différence entre Rockwell et Super Rockwell?

La principale différence réside dans la force d'essai. Alors que la méthode Rockwell classique utilise une force initiale de 10 kgf et des forces d'essai totales de 60, 100 ou 150 kgf, la méthode Rockwell superficielle utilise une force initiale plus faible de 3 kgf ainsi que des forces d'essai totales de 15, 30 ou 45 kgf. Il en résulte des profondeurs de pénétration nettement plus faibles. Cette méthode est particulièrement adaptée aux tôles minces, aux petits composants ou aux couches de surface durcies, pour lesquels une empreinte Rockwell classique serait trop profonde.

Q: Quelle échelle Rockwell est la plus couramment utilisée ?

L'échelle HRC (Rockwell C) est l'échelle Rockwell la plus couramment utilisée dans le monde pour les aciers trempés et les outils. Elle utilise un cône en diamant comme pénétrateur et une force d'essai totale de 150 kgf. Pour les métaux plus tendres tels que l'aluminium, le laiton ou les aciers plus tendres, on utilise souvent l'échelle HRB (Rockwell B). Celle-ci utilise une bille en carbure comme pénétrateur et une force d'essai totale de 100 kgf.

Q: Que signifie l'abréviation HRC dans le domaine de l'essai de dureté?

HRC signifie Hardness Rockwell Scale C. « HR » est l'abréviation de la méthode d'essai de dureté, tandis que « C » définit l'échelle spécifique (cône diamant/150 kgf). Une valeur de dureté correcte selon cette méthode est toujours indiquée sous la forme d'une combinaison de valeur numérique et d'échelle, par exemple 60 HRC.

Q: Quelle est l'épaisseur minimale d'un échantillon pour l'essai de dureté Rockwell ?

La règle empirique suivante s'applique : l'épaisseur du matériau doit être au moins dix fois supérieure à la profondeur de pénétration permanente. Si l'échantillon est trop fin, on observe un « effet d'enclume », dans lequel la dureté du support fausse le résultat de la mesure. Dans ce cas, il convient de passer à la méthode Super Rockwell, qui utilise une charge d'essai plus faible.

Q: Pourquoi faut-il appliquer une précharge lors du test de dureté Rockwell ?

La précharge d'essai (généralement de 10 kgf pour la méthode Rockwell ou de 3 kgf pour la méthode Superficial Rockwell) sert à positionner correctement le pénétrateur et à minimiser les influences liées à l'état de surface de l'échantillon, telles que la rugosité ou de légères salissures. Une fois la précharge appliquée, la profondeur de référence est déterminée, à partir de laquelle la profondeur de pénétration supplémentaire sous la charge principale est mesurée. Cela permet une mesure précise et reproductible de la différence de profondeur.

Q: Comment documenter correctement la dureté Rockwell selon la norme ISO 6508 ?

Une valeur de dureté conforme à la norme se compose d'une valeur numérique, de l'abréviation HR et de l'indication de l'échelle. Depuis 2015, lorsqu'une bille en carbure est utilisée, un « W » (pour carbure de tungstène) est ajouté. Exemple : 60 HRC (cône diamanté) ou 90 HRBW (bille en carbure).

Déroulement de l'essai de dureté Rockwell:
Détermination de la dureté Rockwell HR

Le test de dureté Rockwell est une méthode normalisée à l'échelle mondiale (ISO 6508 / ASTM E18) permettant de déterminer la dureté des matériaux métalliques. Contrairement aux méthodes optiques telles que Brinell, Vickers ou Knoop, le test de dureté Rockwell mesure la profondeur de pénétration permanente d'un échantillon.

Le principe de la dureté Rockwell est simple : plus le pénétrateur s'enfonce profondément dans la surface de la pièce à une force d'essai constante, plus la dureté du matériau est faible. La valeur de dureté (HR) est calculée directement à partir de cette différence mesurée. En raison de sa rapidité et de son automatisation, cette méthode d'essai de dureté selon Rockwell est l'une des plus efficaces dans le domaine de l'assurance qualité moderne.

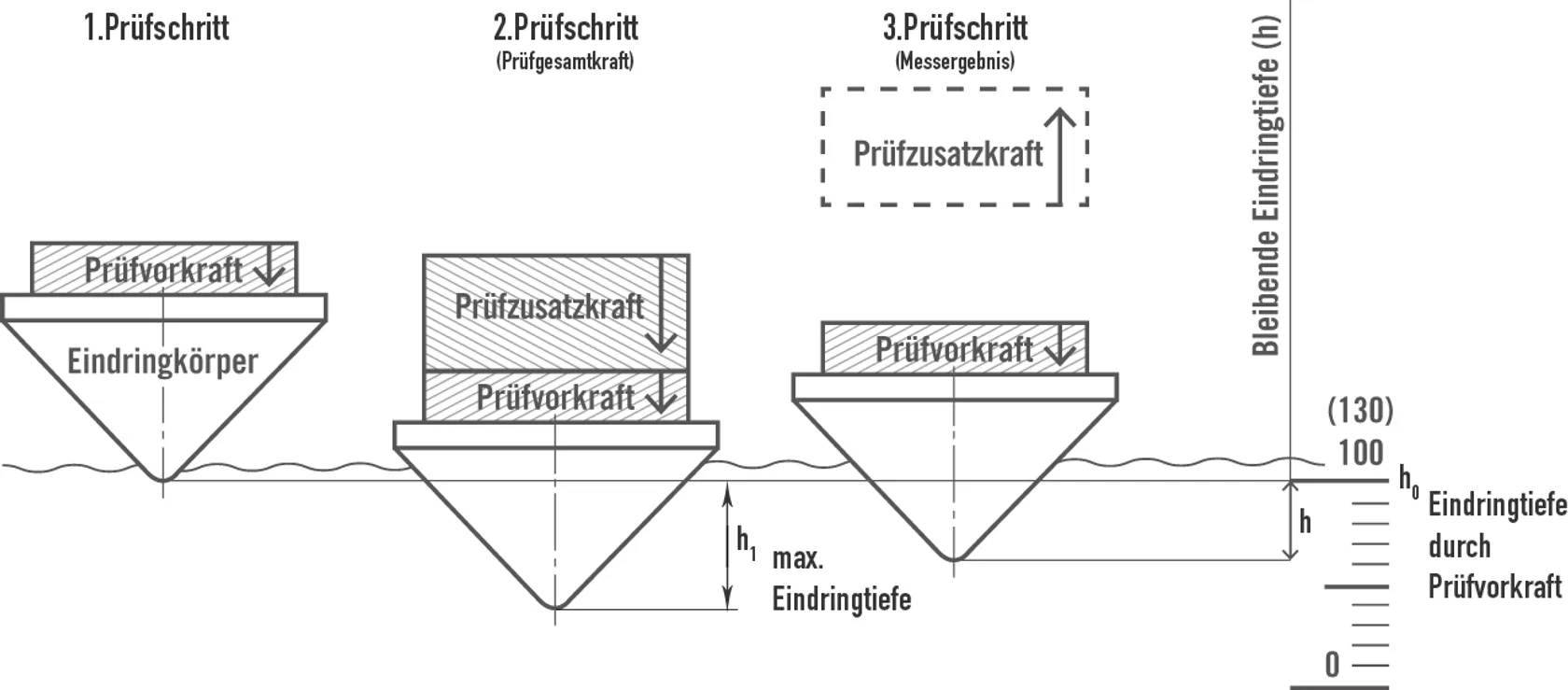

Déroulement de l'essai de dureté Rockwell selon la norme ISO 6508 - Procédure en 3 étapes

Déroulement de l'essai de dureté
selon la norme DIN EN ISO 6508-1

La méthode par mesure de différence d'enfoncement fonctionne en deux étapes afin d'éliminer mathématiquement les rugosités de surface et les déformations élastiques de la machine :

Définition du plan de référence (Force d'essai préliminaire F₀) :
Le pénétrateur est appliqué sans jeu avec la précharge (10 kgf en Rockwell standard, 3 kgf en Super-Rockwell). La profondeur d'empreinte est tarée au point zéro de référence (t₀ / h₀).
Application de la charge principale (Force additionnelle F₁) :
La force d'essai additionnelle est appliquée sans à-coups pour atteindre la force d'essai totale (F = F₀ + F₁). Une fois atteinte, la charge est maintenue pendant la durée de maintien normée (généralement 2 à 6 secondes). Le matériau subit une déformation plastique.
Mesure de la différence d'enfoncement & retour à F₀ :
La force additionnelle F₁ est retirée tandis que la précharge F₀ reste appliquée pour maintenir le contact. La composante élastique se détend, et le système de mesure enregistre avec précision l'enfoncement rémanent plastique h.

Formule de calcul de la dureté Rockwell

À partir de la profondeur d'enfoncement rémanente h mesurée en millimètres, le logiciel d'essai calcule la valeur de dureté selon la formule normalisée :

HR = N - (h / S)

N (Constante d'échelle) : 100 pour les échelles avec cône en diamant (ex. HRA, HRC, HRD) ou 130 pour les échelles avec bille (ex. HRB, HRF, HRG).
S (Unité d'échelle) : 0,002 mm en Rockwell standard ou 0,001 mm en Super-Rockwell.
h : Profondeur d'enfoncement rémanente en millimètres.

Exemple HRC : Pour un enfoncement rémanent de h = 0,08 mm :
HR = 100 - (0,08 / 0,002) = 100 - 40 = 60 HRC

Distances minimales normatives selon ISO 6508

Pour éviter les fausses mesures dues à l'écrouissage provoqué par des empreintes voisines :

Distance entre deux empreintes : au moins 3 × le diamètre moyen de l'empreinte (ou au moins 3 mm).
Distance entre le centre de l'empreinte et le bord de la pièce : au moins 2,5 × le diamètre de l'empreinte (ou au moins 2,5 mm).

Efficacité maximale grâce à une mesure rapide de la différence de profondeur

Duromètres Rockwell adaptés à votre application

Série DuraJet G5

Spécialisée dans la gamme Rockwell et les essais sur plastiques (9,8 N à 2450 N). Ce système est la solution idéale pour les essais en série rapides directement en production et les mesures précises sur des composants nécessitant peu de préparation d'échantillons.

DuraVision G5 Serie

Das robuste Universalgenie für den Makrolastbereich (3 kgf bis 3000 kgf). Die Serie ist für die Prüfung großer, schwerer Bauteile sowie für hochautomatisierte Rockwell-Prüfaufgaben im Labor und in der Fertigung optimiert.

Machine d'essais de dureté DuraVision

DuraJet G5 Duromètre

Caractéristiques et normes importantes du test de dureté Rockwell

Le test de dureté Rockwell est défini comme une méthode de test de dureté statique et se caractérise par des paramètres techniques spécifiques. Comparé à d'autres méthodes dans le domaine macro, il se distingue par les caractéristiques suivantes :

Normalisation mondiale: la méthode est conforme aux normes internationales ISO 6508 et ASTM E18.
Plage de force d'essai: la méthode permet de tester la dureté dans le domaine macro (force d'essai >= 49,03 N), avec une force d'essai comprise entre 29,42 N et 1471 N.
Principe de mesure: en tant que méthode classique de différence de profondeur, la dureté Rockwell n'est pas déterminée optiquement, mais à partir de la profondeur de pénétration permanente créée par le pénétrateur.
Forme et matériau du pénétrateur: selon la méthode Rockwell, on utilise un cône en diamant (120°) ou des billes en carbure.

Rockwell vs Super Rockwell : différences entre les deux méthodes

On distingue généralement deux types de méthodes : la méthode Rockwell classique (Regular Rockwell) et la méthode Super Rockwell (Superficial Rockwell). La principale différence réside dans le niveau de charge et la sensibilité de la mesure.

Rockwell (Regular): la précharge d'essai est de 10 kgf en standard. La force totale varie entre 60, 100 ou 150 kgf selon l'échelle.
Super Rockwell (Superficial): cette méthode utilise une précharge d'essai nettement inférieure, de seulement 3 kgf. La charge principale est ici de 15, 30 ou 45 kgf.

Méthodes d’essai	Rockwell			Super Rockwell
Pré-force d’essai	10 kgf	10 kgf	10 kgf	3 kgf	3 kgf	3 kgf
Force totale d’essai	150 kgf	100 kgf	60 kgf	45 kgf	30 kgf	15 kgf

Les valeurs de dureté Super Rockwell peuvent être converties en Rockwell et inversement. La méthode Super Rockwell a été inventée aux États-Unis, où sa pratique est bien plus répandue qu’en Europe. Elle convient particulièrement aux essais de dureté sur des pièces et couches de faible épaisseur, ainsi que pour les échantillons dont la valeur de dureté se situe hors de l’échelle Rockwell habituelle.

Méthodes Super-Rockwell (selon ASTM E18 / ISO 6508-1)

La force d'essai préliminaire (précharge) pour toutes les méthodes Super-Rockwell est de 3 kgf.

Méthode	Pénétrateur	Force d'essai totale (kgf)	Applications typiques
HR15N	Cône en diamant 120°	15	Couches superficielles très minces, pièces cémentées
HR30N	Cône en diamant 120°	30	Aciers cémentés, composants de faible épaisseur
HR45N	Cône en diamant 120°	45	Couches durcies plus profondes, aciers à outils
HR15TW	Bille en carbure de tungstène 1/16"	15	Tôles très minces, feuilles métalliques, métaux non ferreux
HR30TW	Bille en carbure de tungstène 1/16"	30	Tôles minces, laiton, bronze
HR45TW	Bille en carbure de tungstène 1/16"	45	Bandes de métaux non ferreux, métaux doux d'épaisseur moyenne
HR15W / 30W / 45WW	Bille en carbure de tungstène 1/8"	15 / 30 / 45	Alliages d'aluminium, zinc, fer-blanc
HR15X / 30X / 45XW	Bille en carbure de tungstène 1/4"	15 / 30 / 45	Métaux très doux, métaux pour paliers
HR15Y / 30Y / 45YW	Bille en carbure de tungstène 1/2"	15 / 30 / 45	Plomb, polymères, matériaux composites

Rockwell Tabelle - Methoden und Anwendungen

Pour que la méthode Rockwell puisse être utilisée dans la pratique pour les exigences de contrôle les plus diverses, différentes méthodes Rockwell ont été développées. Cela vaut aussi bien pour la méthode Rockwell classique que pour la méthode Super Rockwell.

Les différentes méthodes d'essai Rockwell se distinguent par les points suivants :

le type et la nature du pénétrateur (matériau, forme, géométrie et diamètre de la bille)
niveau de la force d'essai totale appliquée (également appelée charge principale ou force principale)
Graduation de l'échelle pour déterminer la profondeur de pénétration - selon l'échelle Rockwell, l'unité de base h0 est de 100 ou 130 unités, une unité (E) correspondant à 0,002 mm ou 0,001 mm.

Échelle Rockwell	Pénétrateur	Force totale d'essai (kgf)	Applications et matériaux typiques
HRA	Cône diamanté 120°	60	Aciers et alliages cémentés, métaux durs
HRBW	1/16" Bille en carbure	100	Alliages de cuivre (Cu), aciers non trempés (aux États-Unis également pour les aciers jusqu'à environ 686 N/mm²)
HRC	Cône diamanté 120°	150	Aciers et alliages cémentés, métaux durs (échelle la plus courante)
HRD	Cône diamanté 120°	100	Aciers et alliages cémentés, métaux durs
HREW	1/8" Bille en carbure	100	Alliages d'aluminium (Al), alliages de cuivre (Cu)
HRFW	1/16" Bille en carbure	60	Tôle d'acier fine et souple
HRGW	1/16" Bille en carbure	150	Bronze, cuivre (Cu), fonte
HRHW	1/8" Bille en carbure	60	Aluminium (Al), zinc (Zn), plomb (Pb)
HRKW	1/8" Bille en carbure	150	Métaux de roulement et autres matériaux très mous ou minces, y compris les plastiques (selon ASTM D785)
HRLW	1/4" Bille en carbure	60
HRMW	1/4" Bille en carbure	100
HRPW	1/4" Bille en carbure	150
HRRW	1/2" Bille en carbure	60
HRSW	1/2" Bille en carbure	100
HRVW	1/2" Bille en carbure	150

Comment lire et représenter une valeur de dureté Rockwell?

Une valeur de dureté Rockwell se compose de trois éléments:

une valeur numérique de dureté
les deux lettres majuscules HR, qui signifient « dureté Rockwell »
la désignation de l'échelle Rockwell, qui définit la combinaison de la charge principale (force d'essai totale) et du type de pénétrateur utilisé dans la méthode Rockwell correspondante.

Remarque: depuis la modification de la norme ISO 6508 en mars 2015, les méthodes d'essai utilisant un pénétrateur sphérique doivent également être identifiées par un « W ». Le W indique le matériau de la bille (carbure de tungstène).

Exemples de représentation et de lecture d'une valeur de dureté Rockwell:

Selon la méthode Rockwell « normale » (Regular Rockwell), méthode HRC :

45 HRC:

45 … valeur de dureté
HR … selon Rockwell
C … avec une charge principale de 150 kgf et un pénétrateur diamant 120°

Nach dem Super Rockwell-Verfahren (Superficial Rockwell), Methode HR30T:

80 HR30TW:

80 … valeur de dureté
HR … selon Rockwell
30 … avec une charge principale de 30 kgf
TW … et un pénétrateur sphérique de 1/16 pouce en carbure de tungstène

Avantages et inconvénients de la méthode Rockwell

L'essai Rockwell se caractérise par de nombreux avantages qui le rendent particulièrement populaire dans la pratique industrielle :

Une préparation coûteuse de l'échantillon, comme le tronçonnage, le prépolissage ou l'enrobage, n'est pas nécessaire.
La valeur de dureté obtenue peut être lue directement - une évaluation optique supplémentaire, comme c'est le cas avec les méthodes Brinell, Vickers ou Knoop, n'est pas nécessaire.
Le procédé convainc par sa rapidité et sa rentabilité : le cycle d'essai est court et les duromètres Rockwell sont moins chers que les appareils d'essai optiques, car ils ne nécessitent pas d'optique complexe.

Malgré ses nombreux avantages, l'essai de dureté Rockwell présente également quelques inconvénients:

La précision du procédé peut être compromise - même de petites erreurs de mesure de la différence de profondeur peuvent entraîner des écarts significatifs dans la valeur de dureté déterminée.
Le site d'essai doit être absolument propre et exempt d'impuretés telles que calamine, huile ou corps étrangers pour garantir un résultat d'essai fiable.
L'état du pénétrateur joue un rôle décisif : l'usure ou les écarts par rapport aux spécifications de la norme influencent le résultat. Seuls des pénétrateurs certifiés et calibrés peuvent donc être utilisés.
Dans le cas de matériaux très durs, il est difficile de différencier les différences de dureté avec la méthode d'essai Rockwell, même avec une lecture exacte sur l'échelle Rockwell.
